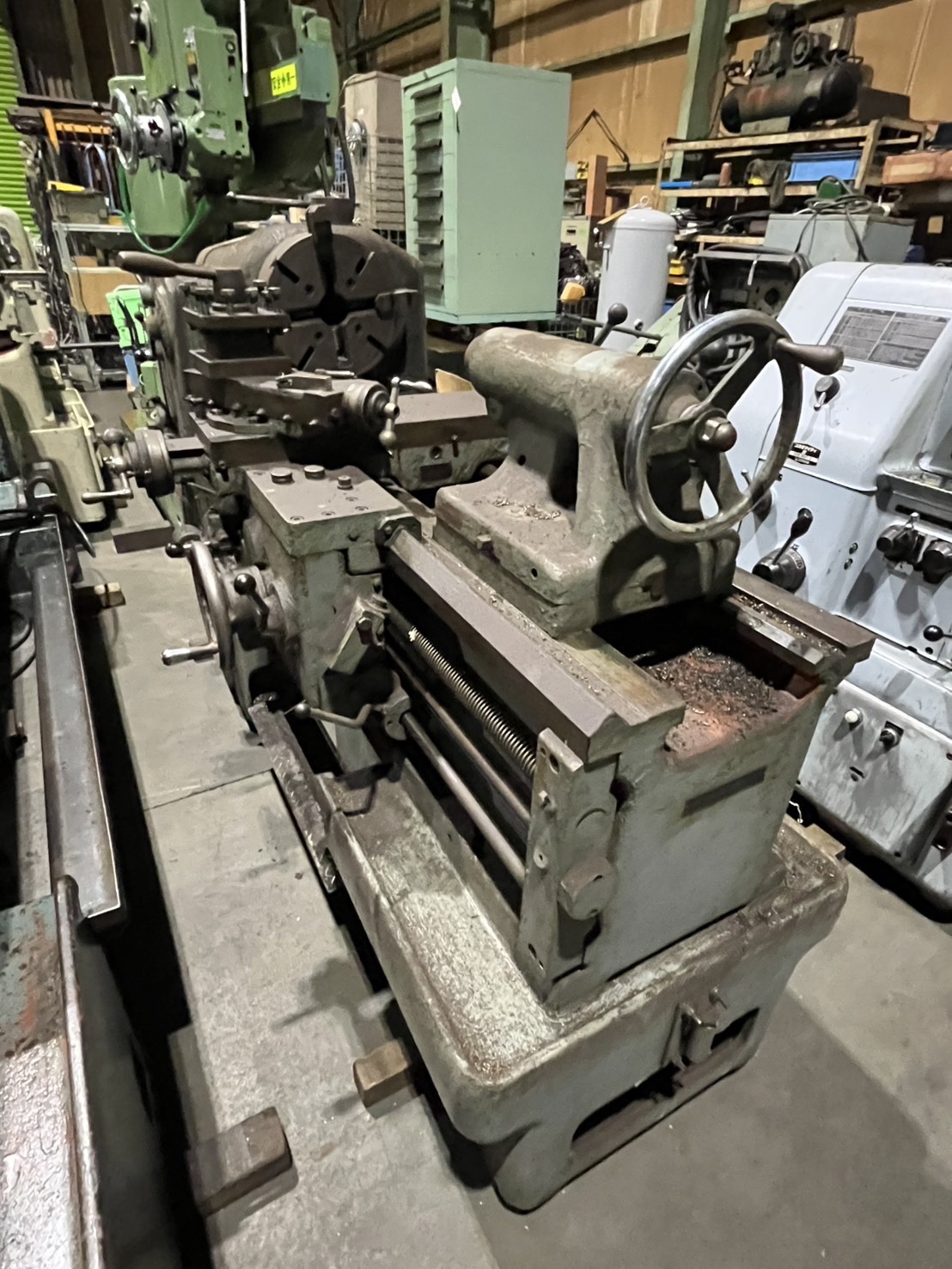

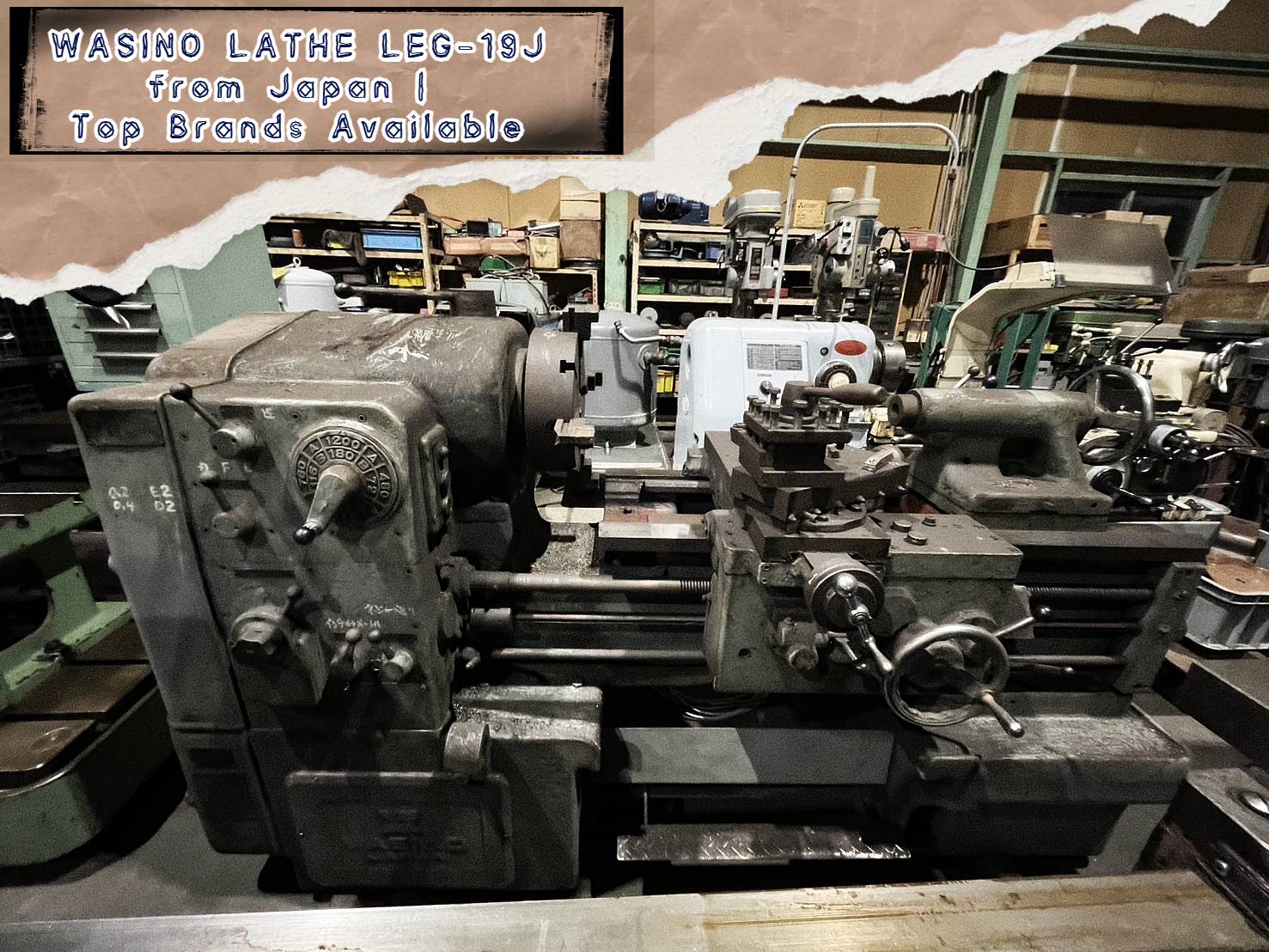

WASINO 旋盤 LEG-19J 仕様
概要:

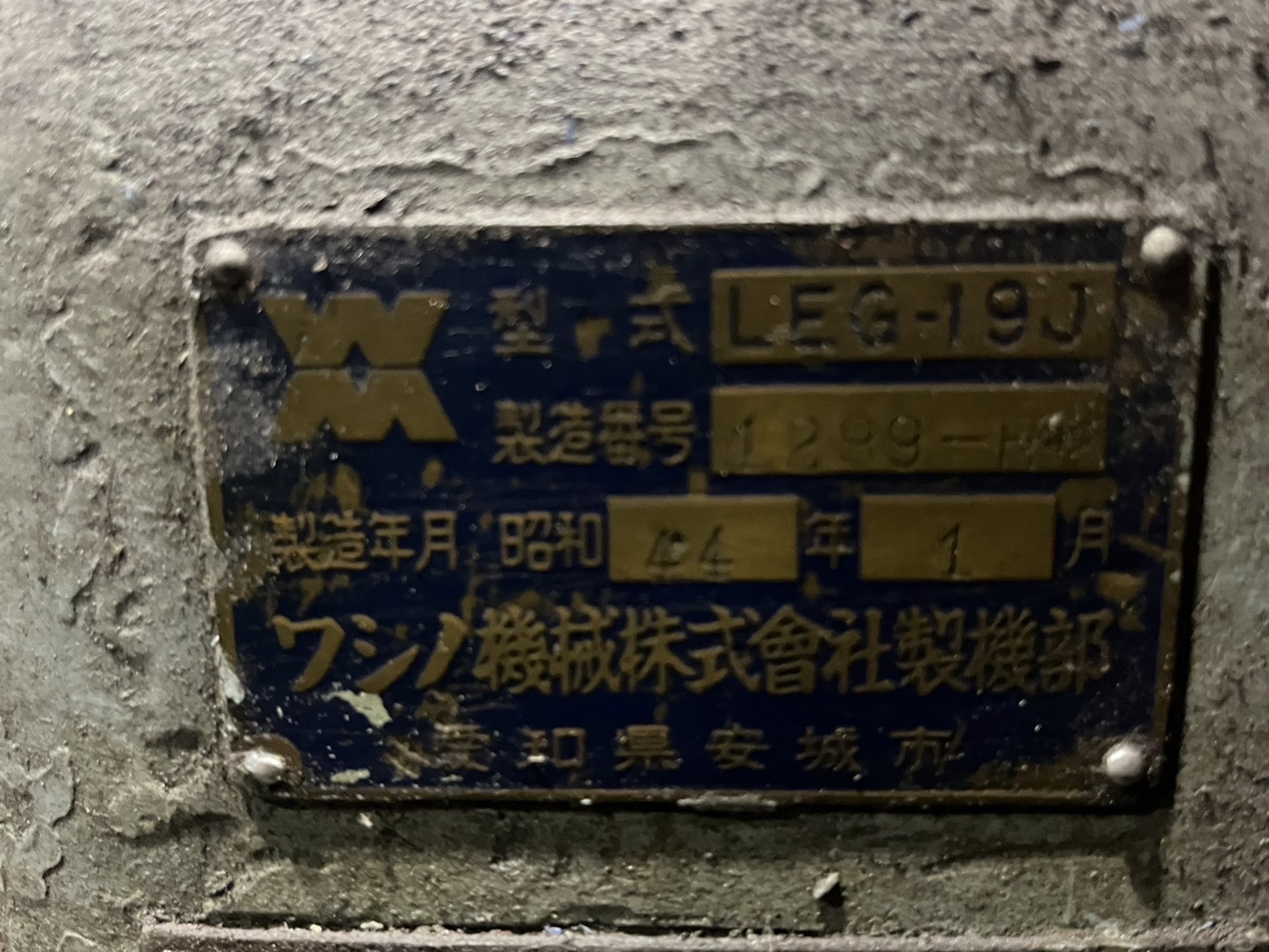

- 型式: LEG-19J
- メーカー: WASINO (ワシノ機械)
- 種類: 汎用旋盤
- 製造年: 機械によって異なります (例: 1964年、1972年、1973年、1974年)
- 状態: 中古 (中古機械としての出品が一般的です)
能力:
- ベッド上の振り: 460 mm
- 往復台上の振り: 240 mm
- 切断台上の振り: 680-690 mm (一部の出品情報)
- 心間距離: 800 mm

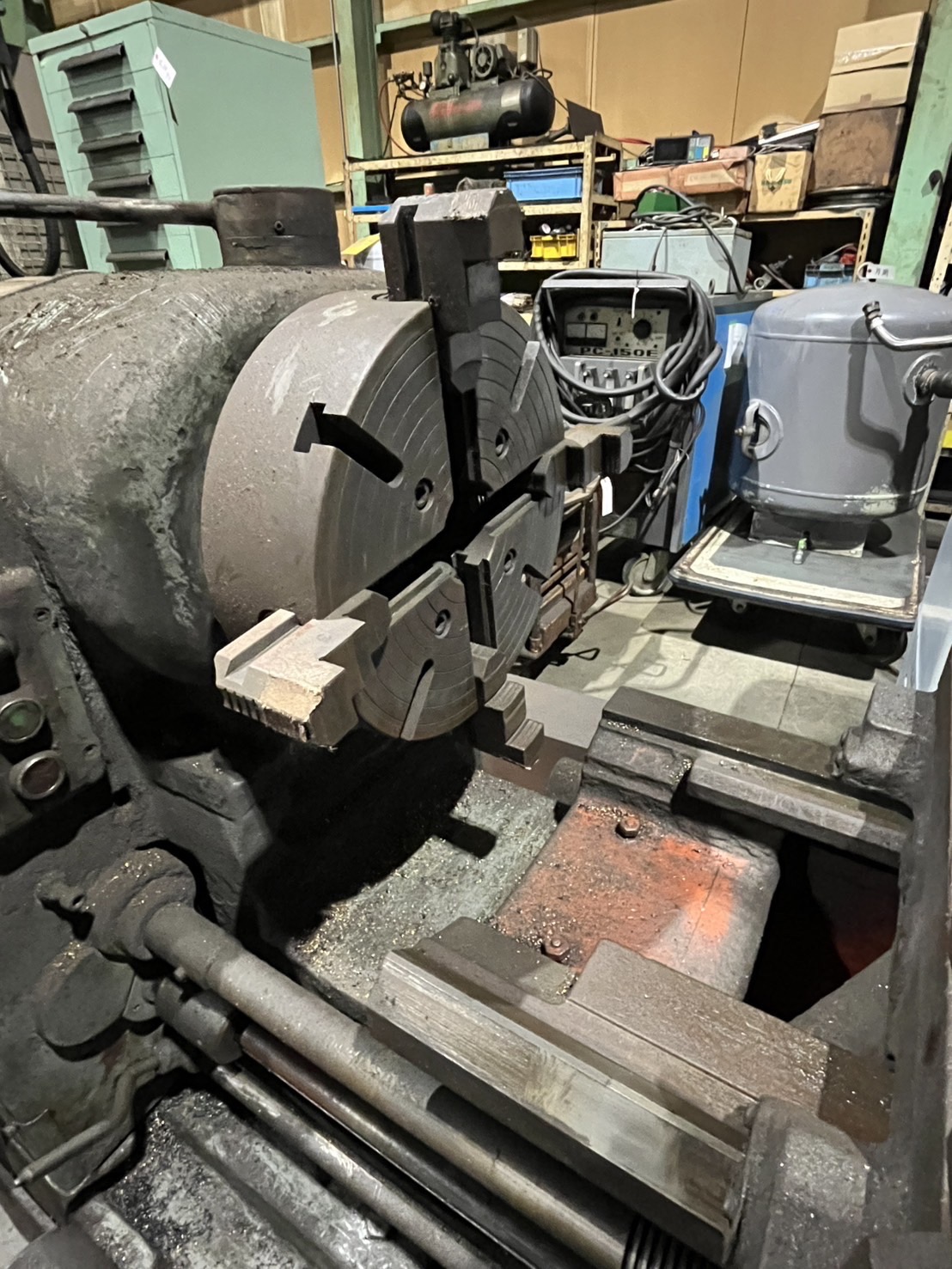

- チャックサイズ: 一般的に9インチまたは10インチの3爪スクロールチャック (複数の出品情報で両方の記載あり)
主軸:
- 主軸端形状: ASA、A-1-6
- 主軸貫通穴径: 51 mm または 54 mm
- 主軸回転速度: 約 40-1250 rpm または 50-1500 rpm
送り:
- 往復台前後送り: 765 mm
- 横送り台前後送り: 270 mm
- 上送り台前後送り: 140 mm
- 心押軸移動量: 150 mm
心押台:
- 心押軸テーパ: No. 4 MT
送り速度:
- 縦送り: 0.05~0.7 mm/rev
- 横送り: 0.02 mm/rev
- 上送り: 0.025 mm/rev
- 送り段数: 32
ねじ切り:
- メートルねじ: 1~7 mm ピッチ
- インチねじ (ウィットねじ): 28~4 TPI
- モジュールねじ: 0.5-3.5 モジュール
- ダイヤメトラルピッチねじ: 56~8 DP
